Freebox Revolution sur Cacti méthode simple

1 - Préambule

Nous allons maintenant détaillé la méthode pour grapher les valeurs du swich en émission.

2 - Script d'interrogation

Le script utilisé est le suivant : freeboxv6_adsl_api_switch_output.sh

#!/bin/sh
app_token=`grep "app_token" "/tmp/post_authorize.log" | cut -f 4 -d ':' | cut -f 1 -d ','| sed 's/\\\//g' |sed "s/\"//g"| sed "s/\r//g" | sed "s/\n//g"`
curl -H "Content-type: application/json" -X GET http://mafreebox.freebox.fr/api/v1/login/>/tmp/challenge.log 2>/dev/null
challenge=`grep "challenge" "/tmp/challenge.log" | cut -f 5 -d ':' | cut -f 1 -d ','| sed 's/\\\//g' |sed "s/\"//g"| sed "s/\r//g" | sed "s/\n//g"`
password=`echo -n $challenge | openssl dgst -sha1 -hmac $app_token`
curl -i -H "Content-type: application/json" -X POST http://mafreebox.freebox.fr/api/v1/login/session/ -d '
{
   "app_id": "fr.prestaopen.cacti",
   "password": "'$password'"
}    '>/tmp/session_token.log 2>/dev/null
session_token=`grep "session_token" "/tmp/session_token.log" | cut -f 3 -d ':' | cut -f 1 -d ','| sed 's/\\\//g' |sed "s/\"//g"| sed "s/\r//g" | sed "s/\n//g"`
		curl -i  -X POST http://mafreebox.freebox.fr/api/v1/rrd/ -H "X-Fbx-App-Auth: $session_token" -d '
{
   "db": "switch",
   "fields": [ "tx_1" ],
   "precision": 1
}    '> /tmp/switch_tx_1.log 2>/dev/null
switch_tx_1=`cat /tmp/switch_tx_1.log | grep -oE "[^{]+$"| grep -oE ',".*,' | sed -n 's/\([^{]*:\)\([^,]*\),.*/\2/p' | sed 's/.\{2\}$//'`
		curl -i  -X POST http://mafreebox.freebox.fr/api/v1/rrd/ -H "X-Fbx-App-Auth: $session_token" -d '
{
   "db": "switch",
   "fields": [ "tx_2" ],
   "precision": 1
}    '> /tmp/switch_tx_2.log 2>/dev/null
switch_tx_2=`cat /tmp/switch_tx_2.log | grep -oE "[^{]+$"| grep -oE '":.*,' | sed -n 's/\([^:]*:\)\([^,]*\),.*/\2/p'`
		curl -i  -X POST http://mafreebox.freebox.fr/api/v1/rrd/ -H "X-Fbx-App-Auth: $session_token" -d '
{
   "db": "switch",
   "fields": [ "tx_3" ],
   "precision": 1
}    '> /tmp/switch_tx_3.log 2>/dev/null
switch_tx_3=`cat /tmp/switch_tx_3.log | grep -oE "[^{]+$"| grep -oE '":.*,' | sed -n 's/\([^:]*:\)\([^,]*\),.*/\2/p'`
		curl -i  -X POST http://mafreebox.freebox.fr/api/v1/rrd/ -H "X-Fbx-App-Auth: $session_token" -d '
{
   "db": "switch",
   "fields": [ "tx_4" ],
   "precision": 1
}    '> /tmp/switch_tx_4.log 2>/dev/null
switch_tx_4=`cat /tmp/switch_tx_4.log | grep -oE "[^{]+$"| grep -oE ',".*,' | sed -n 's/\([^{]*:\)\([^,]*\),.*/\2/p' | sed 's/.\{2\}$//'`
 printf "switch_tx_1:%s switch_tx_2:%s switch_tx_3:%s switch_tx_4:%s \n" $switch_tx_1 $switch_tx_2 $switch_tx_3 $switch_tx_4 ;

Toutes les 5 minutes, nous récupérons la dernière valeur pour chaque port du switch.

3 - Data Input Method

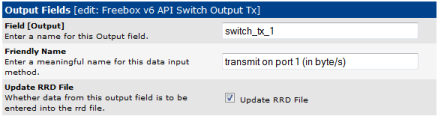

Data Input Method

 switch_tx_1

switch_tx_2

switch_tx_3

switch_tx_4

4 - Data Template

Data Template

tx_1

tx_2

tx_3

tx_4

5 - Graph Template

Graph Template

Graph Template Items

Nous allons voir en détail les items 9 à 12.

Item 9

Item 10

Item 11

Item 12

Pour les autres items, il faut se servir des écrans ci-dessus.

6 - Résultat

Après avoir assigné ce template à la Freebox, nous obtenons ceci :

Graphique données en émission

Si l'on regarde les graphiques affichés sur mafreebox.freebox.fr :

Port 3 en émission :

Port 3 en émission

Port 4 en émission :

Port 4 en émission

On voit que la tendance des courbes est la mais la précision n'y est pas.

Ce résultat imparfait vient du fait que le script ne garde que la dernière valeur fournie par l'API.

Nous allons voir comment utiliser toutes les valeurs fournies par l'API dans l'article suivant.
